※カタログ・取扱説明書・仕様書ダウンロードは下記の
をクリックしてダウンロードしてください。

カタログ

取扱説明書

仕様書

弊社、配布書類はPDFファイルで作成されています。
PDFファイルをご覧いただくには、Adobe社の
Acrobat Reader（無料）が必要です。

型番

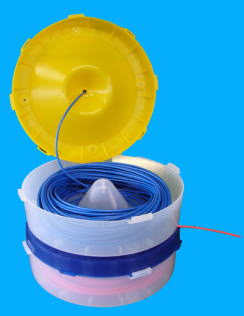

DS-001Y（黄色）　DS-001B（青色）

材質

ポリプロピレン（PP）透明グレード

耐荷重

５Kg程度まで

使用可能電線
（当社にて引き出し試験の結果、最適に引き出せる電線サイズです。）

断面積0.3～5.5までの電線
AWG#22~AWG#10までの電線
（注）硬い電線やメーカーによっても上手く引き出せない場合がございます。

使用可能電線
巻き寸法
直径370mm以内
高さ100mm以下
巻き穴径120mm以上

断面積		0.3	0.5	0.75	1.25	2	3.5	5.5
AWG		#22	#20	#18	#16	#14	#12	#10
全長（ｍ）	定格300V	612	612	612	300
全長（ｍ）	定格600V	300	300	300	300	200	153	153

ご使用上の注意

取扱説明書を必ずご確認ください。
本製品は『日本国内』への販売・保証を対象としております。輸出する場合、輸出する当事者において『外国為替及び外国貿易法』の輸出貿易管理令の規定に基づく経済産業省の輸出許可を取
得する必要があります。輸出した製品のサポート及び損害等は当社といたしましては一切の責任を負いかねます。

価格

オープン価格

仕様・外観などは、改良のため予告無く変更する場合がございます。購入ご検討の際には、データが最新であるかをご確認ください。

使用方法①
手元に置いて作業出来ます。

使用方法②
現場に持ち運び出来ます。

使用方法3
棚に整理整頓できます。

	電線を内側から引き出すのでよじれません。
	電線にほこりが付かず変色の心配がありません。
	ケースが半透明なので電線の種類や残量が確認できます。
	電線を最後まで無駄なく使うことができます。
	複数の電線を手元に置いて作業できます。
	積み重ねても横から自由に引き出せます。
	電線を置くスペースが整理整頓できます。
